Горелочное устройство находится в самом начале камеры сгорания. При этом, наконечник больше всего подвержен износу, т.к. остальная часть находится в холодной зоне.
Для того, чтобы не заменять горелочное устройство целиком, наконечник отрезают и печатают замену из жаропрочных никелевых сплавов. После чего новый наконечник приваривается обратно.
В камеру сгорания SGT-700 устанавливается 18 горелок, замена производится комплектом, т.к. износ равномерный по всей камере. Отдельным плюсом установки Siemens SGT-700 является то, что горелки могут быть сняты без разборки всей турбины.
Почему горелочное устройство имеет сложную геометрию
Основное преимущество современных горелочных устройств - снижение эмиссии NO и NO2 , для этого необходимо обеспечить правильное смешивание топлива с окислителем (воздухом). Поэтому горелки имеют сложную геометрию. Горелка находится в горячей зоне турбины поэтому необходимо использовать жаропрочные сплавы, которые плохо поддаются механической обработке.
Почему аддитивные технологии?

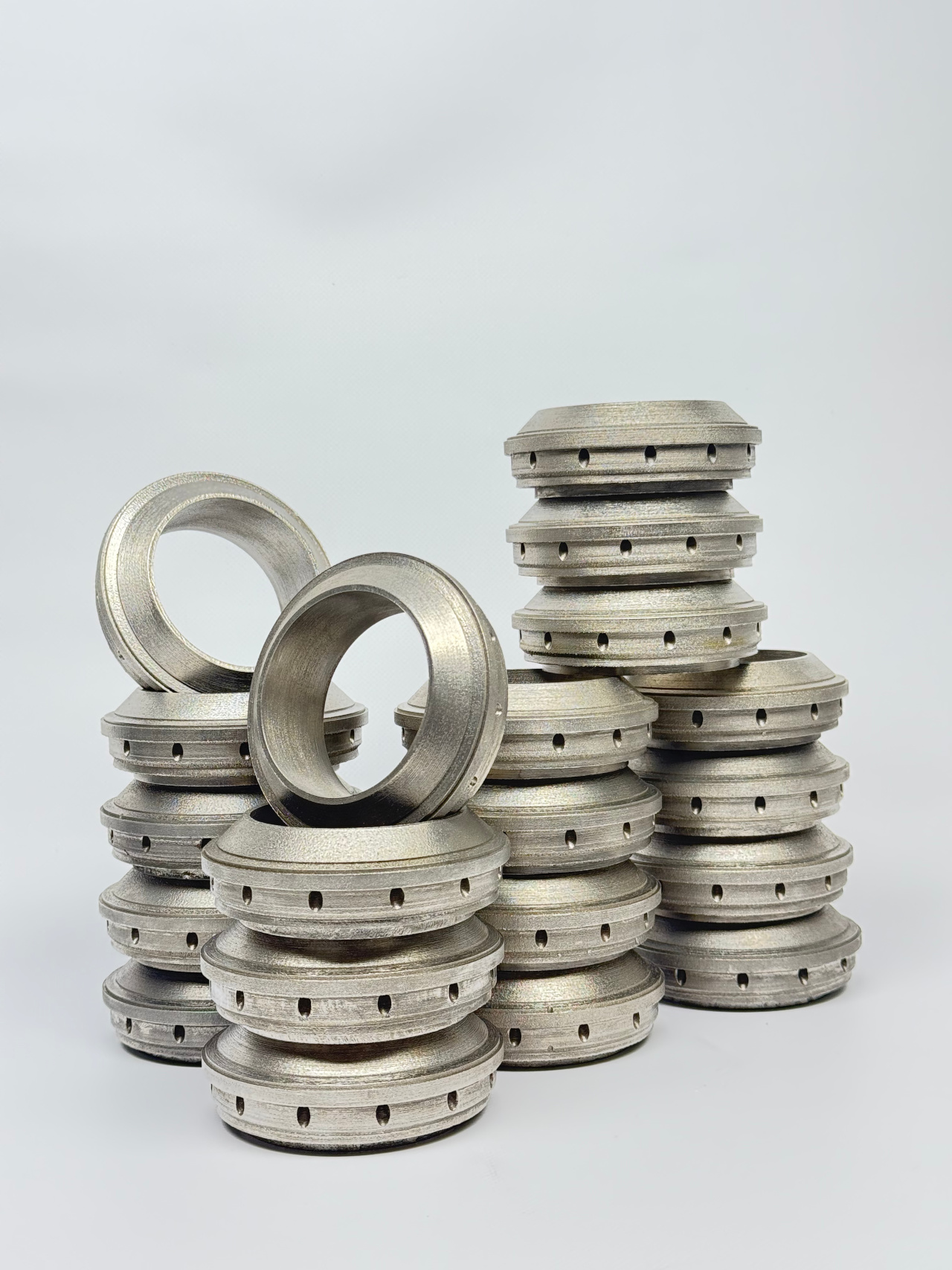

В 3DLAM мы используем 3D-печать металлом для изготовления частей горелочных устройств из Inconel 718. Применение 3D-печати открывает новые возможности для вариации геометрии новых наконечников, что позволяет улучшить характеристики всего изделия.
Горелочные устройства могут печататься целиком, но для целей ремонта экономически более оправдано частичное восстановление наиболее изнашиваемых узлов.
